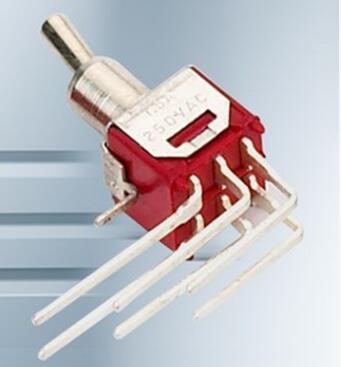

钮子开关TS4-202C4

双排弯脚钮子开关TS202C4

双排弯脚钮子开关材料

外壳:ABS塑料

Body:ABS

手柄:铜镀镍

Handle:Copper Plated with Nickel

接触点:铜镀银

TouchPoint:Copper Plated with Silver

端子:铜镀银

Connectionend:Copper Plated with Silver

钮子开关主要技术参数:

额定电压/电流Voltage/Carrent：250VAC/3A125V 6A

介电强度Voltage Endurance：1500VAC50HZ

绝缘电阻Insulated Resistance：≥100MΩ

接触电阻Contact Resistance：≤0.02Ω

寿命Life:复位系列≥10000次,无复位系列≥30000次

环境温度enviroment temperature：-55℃~+85℃

提示：本钮子开关支持定做,如有特殊需求定做时，请根据您不同的需要，尽量选择合适您的手柄和端子

钮子开关结构组成

操作机构：包括钮子杆、转轴、传动臂等，其中钮子杆通常为细长杆状，材质有金属或塑料，用户通过推动钮子杆末端，使其在固定位置之间摆动来实现开关操作。

切换机构：由滑动板、摆臂、凸轮、弹簧、滚珠 / 卡位点等组成，主要作用是将操作杆的机械运动转化为内部触点的切换动作。

触点组件：包含动触点、静触点和端子。动触点一般安装在移动部件上，静触点固定在外壳或基座上，端子用于连接外部导线，通过动触点与静触点的接触或分离来实现电路的通断。

外壳：用于提供支撑、绝缘和防护，防止灰尘、湿气等外界因素对内部元件造成损害。

分类方式

按操作位置分：有二位和三位两种。三位开关又有某一边位置不定位等情况。

按连接电路种类分：可分为单极单联、单极双联、双极单联、双极双联等多种类型，不同类型的开关可满足不同电路的控制需求。

按钮柄种类分：有金属圆锥钮柄、塑料圆锥钮柄、荧光钮柄、塑套钮柄、球形钮柄、扁杆钮柄、锁杆钮柄、波形钮柄、桨式钮柄等。

按安装方式分：有面板安装、垂直安装、水平安装等，其中垂直安装和水平安装又有直角型等不同形式，以适应不同的安装环境和空间要求。

按防护等级分：有防溅式、密封式等，如防溅式钮子开关通常采用‘O’环密封，可防止水滴等液体进入开关内部。
