红蓝拨码开关

红蓝色拨码开关

拨码开关（也叫DIP开关，拨动开关，超频开关，地址开关，拨拉开关，数码开关，指拨开关）是一款用来操作控制的地址开关，采用的是0/1的二进制编码原理。红蓝拨码开关的厂家批发价格在0.12~0.5元/个；

拨码开关型号

红蓝拨码开关很多款型号，按照脚位来区分有直插式(DIP) 和贴片式(SMD)之分，按照拨动的方式来分有平拨跟侧拨之分，按照脚间距有2.54mm和1.27mm脚间距之分，按照颜色有黑色，红色，蓝色的区别。根据状态来说还有两态跟三态之分。根据位数来说正常是都是1-10位、12位等11个位数。其实细分下来，还有很多种。

平拨式拨码开关（高柄和短柄）

拨码开关的常见别称有：

(1)DIP开关：最广泛使用的别称，“DIP” 即 “Dual In-line Package”（双列直插封装），因这类开关普遍采用双列直插的封装形式而得名，是行业内的标准称呼之一。

(2)地址开关：拨码开关通过二进制编码原理设置设备地址，在通信和网络设备中广泛应用，因此被称为地址开关。

(3)指拨开关：拨码开关体积小巧，可通过手指直接拨动操作，因此也被称为指拨开关。

(4)数码开关：拨码开关通过二进制编码表示数字信息，在数码设备中用于参数设置，因此被称为数码开关。

(5)超频开关：在计算机硬件领域，拨码开关常用于调整CPU或内存的超频参数，因此被称为超频开关。

(6)拨拉开关：这一别称强调了拨码开关通过拨动操作实现电路通断的功能特点。

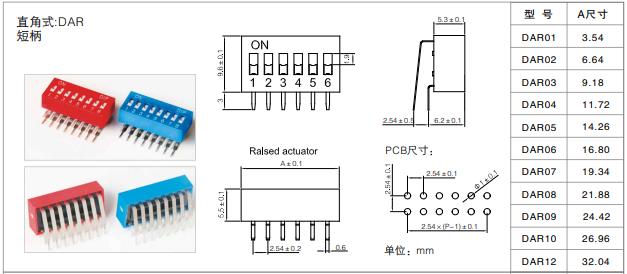

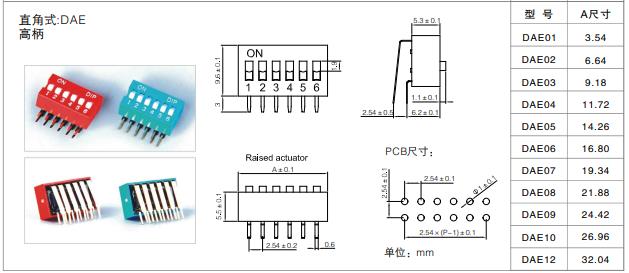

直脚式拨码开关（高柄和短柄）

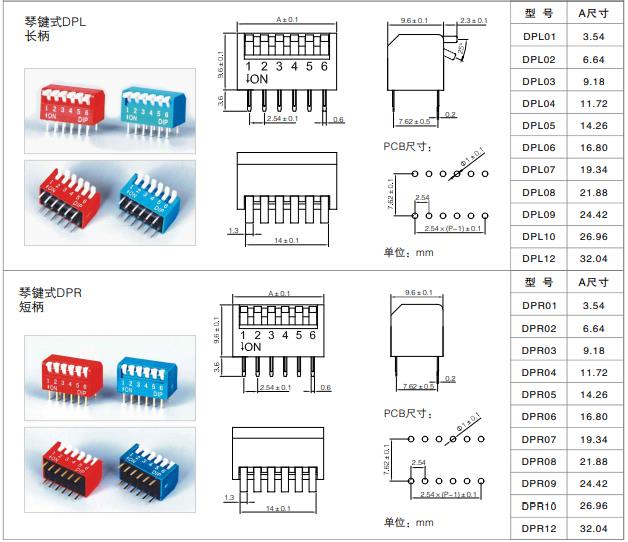

琴键式拨码开关（高柄和短柄）

类型与分类

按安装方式

直插式（DIP）：引脚穿过PCB孔焊接，适用于传统通孔安装。

贴片式（SMD）：表面贴装，适合高密度集成电路设计。

按操作方向

平拨型：水平滑动拨动杆，常见于标准DIP开关。

侧拨型：垂直按压操作，如琴键型开关。

旋转型：通过旋转拨盘设定参数，如VHF/FM广播发送器中的压控振荡器偏压调整。

按功能扩展

编码型：预设编码规则，支持复杂功能控制（如数据编码、地址设置）。

自锁型：切换状态后自动锁定，防止意外操作。

参数

型式代号:平拔式/直角式/琴键式

拔杆类型：高柄/短柄/长柄

开关位数：1-12位

外壳颜色：红/蓝/黑

镀金方式：半锡金/全金

贴膜方式：无贴膜/表面贴膜

电气寿命：5000次以上

适用温度：-20℃~+85℃（无冰冻）

特点

采用高性能弹片,确保优良的接触性能和机械寿命;

采用先进的电镀工艺,开关内部接点处镀金厚度更厚，

接触电阻更小，电气寿命更长，外部插针镀锡确保焊接可靠性;

开关底部和四侧全部密封,可使用于PCB整体封胶处理;

采用自动化装配,保证插针的整齐度,更利于产品的安装.

材料

盖子:PBT塑料(红色或蓝色)

底座:PBT塑料（黑色）

操作杆:POM聚甲醛塑料(白色)

灌封胶:环氧树脂

端子:磷青铜

表面电镀:

整体镀金:底层镀镍,表层镀金,适合拔插安装

半锡金:底层镀镍,内部接点镀金,端子镀锡,适合焊接

密封胶带:聚酰亚胺KAPTON

焊接和清洗注意点

手工焊接: 320°C不超过5秒. (30瓦烙铁max.)

波峰焊:260℃不超过5秒。

在焊接和清洁过程中开关处于断开状态。

焊接后进行清洗需使用表面贴密封胶 (型号T)规格的开关。

注意:焊接时必需使开关保持在OFF状态下进行。
