按钮开关的分类和技术参数

分类:技术资料浏览:27548发表时间:2021-04-02 17:02:11

大型按钮开关作紧急时切断电源用。代号为J或M。

自持按钮:按钮内装有自持用电磁机构,主要用于发电厂、变电站或试验设备中,操作人员互通信号及发出指令等,一般为面板操作。代号为Z。

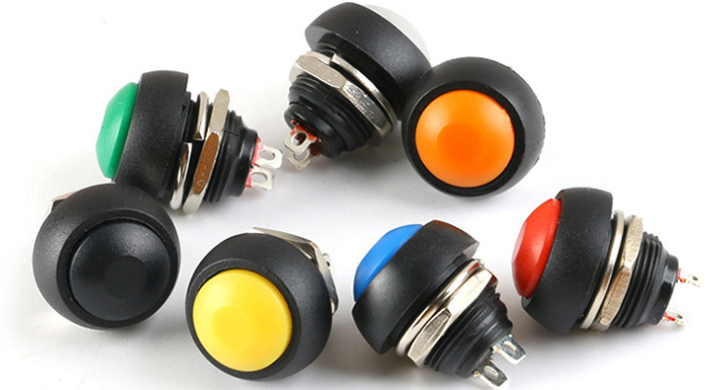

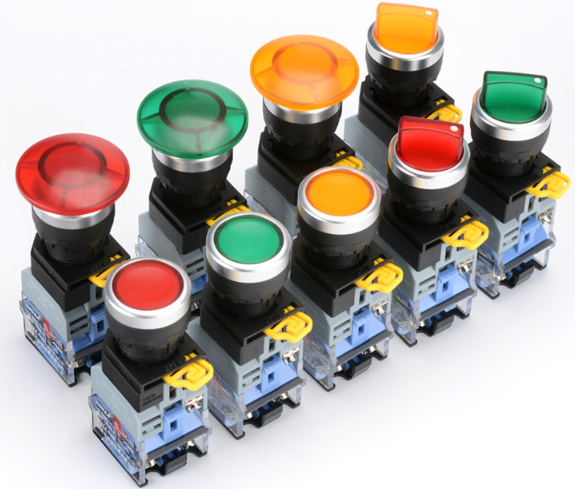

带灯按钮:按钮内装有信号灯,除用于发布操作命令外,兼作信号指示,多用于控制柜、控制台的面板上。代号为D。

组合式:多个按钮组合。代号为E。

联锁式:多个触点互相联锁。代号为C。

按钮开关的分类和技术参数

按用途和结构分类:

1、常开按钮

2、常闭按钮

3、复合按钮

技术参数:

周围空气温

度-25℃~ +40℃

海拔高度: ≤2000m

空气相对湿度: ≤90%

污染等级3级

防护等级IP55

开关额定值: AC-15 36V/10A 110V/10A 220V/5A 380V/2.7A 660V/1.8A

DC-6V/4A 12/4A 24V/4A 48V/4A 110V/2A 220V/1A 440V/0.6A

约定发热电流: 1th 10A

触电电阻: ≤50mΩ

绝缘电阻: ≥10mΩ

机械寿命: 一般钮n≥100×10^4次;旋钮≥30×10^4次.

钥匙钮n≥5×10^4次;急停钮≥5×10^4次

按钮开关的分类和技术参数

注意事项

交流和直流电路中按钮开关能力有

很大差异,需确认额定值。

直流的场合控制容量非常低。这主要是因为直流不象交流那样有零点(电流零交叉点),因此一旦产生电弧就很难消除,电弧时间很长。而且电流方向不变,所以会出现接点迁移现象,接点会由于凹凸不平而无法断开,可能导致误动作。

有些种类的负载的恒定电流和浪涌电流相差很大。需在允许的浪涌电流值范围内使用。闭路时的浪涌电流越大,接点的消耗量和迁移量也越大,就会因接点的熔接和迁移导致接点无法开关的故障。

在含有电感应的情况下会产生反向感应电压,电压越高能量越大,接点的消耗和迁移也随之增大,

因此,需确认额定的条件,在额定值中标出了控制容量,但仅这些是不够的,在接通时和切断时的电压、电流波形、负载的种类等特殊的负载电路中,必须分别进行实际设备测试确认。微小电压、电流的场合需使用微小负载用产品。使用一般用途的银质接点时,

可能导致接触可靠性降低。

按钮开关超出按钮开关范围的微小型、高负载型时,请连接适合该负载的继电器。

确定各机种的额定值的条件如下:

感性负载:功率因数0.4以上(交流)、时间常数7ms以下(直流)。

灯负载:具有相当于恒定电流10倍的浪涌电流时的负载。

电动机负载:具有相当于恒定电流6倍的浪涌电流时的负载。

注:感性负载在直流电路中特别重要,因此必须充分了解负载的时间常数(L/R)的值。
