三脚船型开关接线和内部结构图

分类:技术资料浏览:107141发表时间:2021-03-26 09:27:09

三脚两档船型如何接线

颖鑫电子带大家先看下开关的三个接线脚的作用

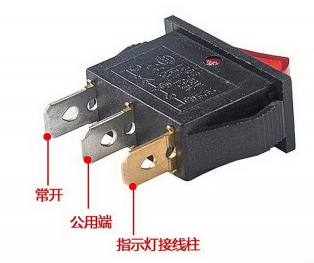

从下图可以看出,靠外的银色接线脚是常开,中间是公用端,金色针脚是和指示灯接线。

三脚船型开关接线和内部结构图

三个脚是一火、一零、一控制,用万用表电阻档测量一下,颖鑫电子开关动作时两个脚的电阻为零的是控制脚和火线脚,开关没有动作时有一定电阻的是火线和零线脚,电阻无限大的是零线脚和控制脚。船型开关也称波形开关,其结构与钮子开关相同,只是把钮柄换成船型。

一个是零线,标记是N。一个是来灯火线,一般标记为L。一个是去灯的火线。

来的火线接开关的L,来的零线接N。灯的两条线,一个接船型开关的另一空脚,一条线接零线N。不是常开常闭开关,它内部只有一组开关通断,其中边上一个是灯引线,接另一电源的,接法是,两头接220伏,中间要控制的负载。

三脚船型开关接线和内部结构图

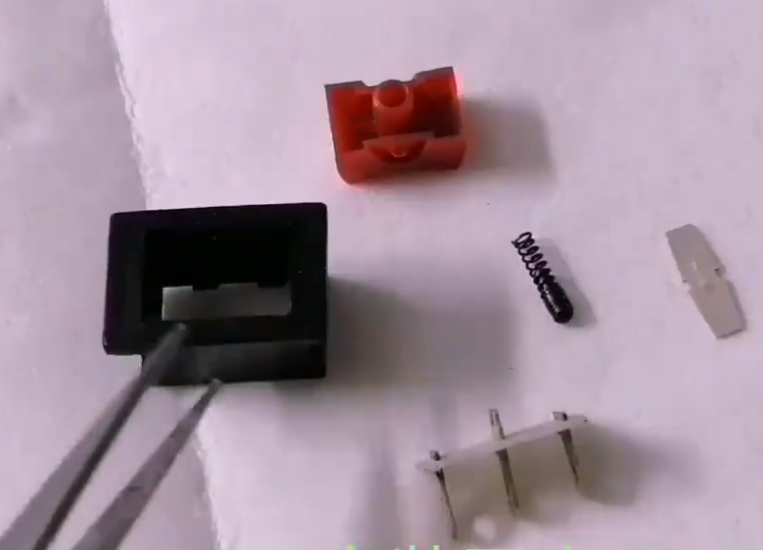

三脚船型开关内部结构

1、安装固定塑料外壳;

2、三脚铜质镀银的胶底板;

3、黑色弹簧顶针;

4、红色翘板塑料帽;

5、长方形镀银铜板;

三脚船型开关接线和内部结构图

三脚船型开关内部工作原理动态图

三脚船型开关接线和内部结构图
