碳膜电位器

三脚碳膜电位器厂家批发价格：2~8元/个；

碳膜电位器参数

轴直径:6MM

标准轴长:20MM

外径:24MM

阻值公允误差:±10%

机械角度:300°

温度范围：-10°C十85°C

功率：2W

碳膜电位器与普通电位器一样都是三个引脚但在其内部与其中两个引脚相连的是2个长短不一的金属静片，与第三个引脚相连的是一周有齿的金属动片。当碳膜电位器旋转时会出现四种状态；碳膜电位器是在马蹄形的纸胶板上涂上一层碳膜制成。碳膜电位器的阻值变化和中间触头位置的关系有指数式、直线式及对数式三种。碳膜电位器分为微型小型、大型三种，有的和开关一起组成带开关的电位器。

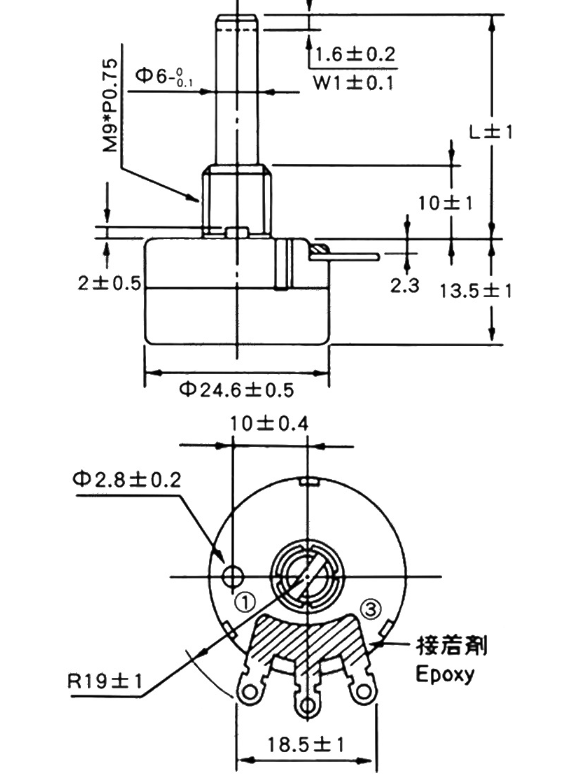

碳膜电位器尺寸图
