侧轻触开关工作原理

分类:其他文章浏览:89发表时间:2024-01-24 15:40:17

侧轻触开关工作原理

侧轻触开关是一种常见的按键开关,它是继轻触开关后兴起的一款按键开关,目前使用的人越来越多。根据原理的不同,轻触开关可分为两种:一种是利用金属弹片来完成开关导通截止状态的切换;另一种是利用导电橡胶来完成开关导通截止状态的切换。

侧轻触开关的工作原理是:使用时按下开关按钮,其弹片受到外力作用发生形变向下接触到焊片,使得开关的两组引脚相导通,从而使得电路呈现导通状态。

侧轻触开关方向

侧轻触开关是一种常见的按键开关,其操作方向不同,通常在侧边,或者叫卧式。这种开关由嵌件、基座、弹片、按钮、盖板等组成,其中防水类轻触开关在弹片上加一层聚酰亚胺薄膜。其实,侧轻触开关的名称是根据按制方向来划分的,并不影响其工作原理和主要规格,例如环保耐高温、贴片式、插件式等。对于带有支架的轻触开关,后面的针脚主要起固定作用,而侧面用力的受力方向可能会稍微偏离中心。

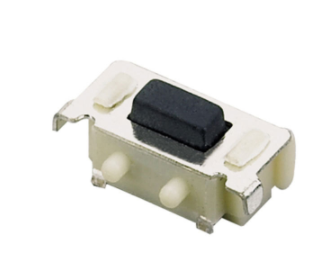

侧轻触开关工作原理

侧轻触开关特点

侧轻触开关是一种从侧边按动的轻触开关,也被称为90度侧边按键开关。这种开关的使用人数越来越多,其技术也越来越成熟。其主要特点包括:

1. 体积小、轻巧灵活,使用方便,固定性能非常好。

2. 适用范围广泛,可以用于视听产品如MP3、MP4、DVD音响等;数码产品如数码相机等;遥控器,如车辆、点卷门、家用防盗产品遥控器;通讯产品如手机、车载话机、电话机、楼宇设备、PDA等。

3. 结构类型多样,主要包括碳膜轻触开关、金属触点轻触开关和薄膜轻触开关。其中,碳膜轻触开关的触发力较小,具有较短的使用寿命,通常用于电子玩具、小型音响等设备中;金属触点轻触开关的触发力较大,使用寿命长,常用于大型电器中。

4. 主要规格丰富,环保耐高温、贴片式、插件式等不同形式应有尽有。

侧按轻触开关接线

安装侧按轻触开关之前,应先确保侧按轻触开关的内部的接线正确,以防止两个同轴端子间的接触或传导不良。其次,在安装过程中要避免电源线束与轻触开关之间介入交叉接触,若交叉接触,容易出现短路甚故障。当安装完毕后,要检查侧按轻触开关的接线连接,尤其是对连接在轻触端子上的螺丝及塞子等接地线。使用时,须从侧按轻触开关旁边轻触即可,按压力度不能太大,以免损坏开关内部的接触点,而影响其使用寿命。 此外,侧按轻触开关的多次开关变动也会有延长其使用寿命的、影响,建议在关闭一种模式后,可待30秒钟时间,再去开启另一种模式,以确保其正常使用。
