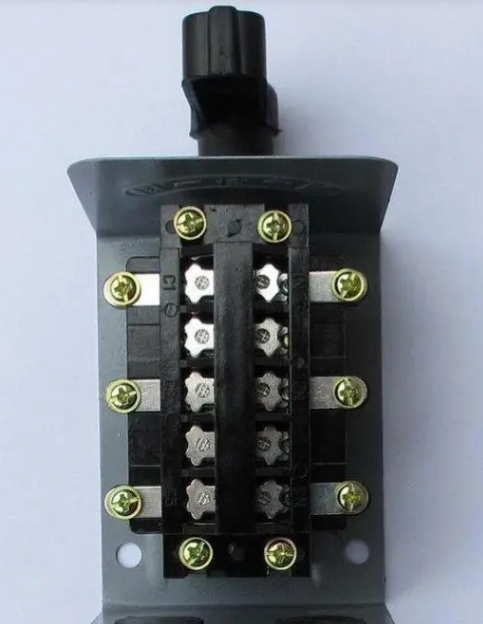

倒顺开关原理

倒顺开关是一种可以控制电机正反转的开关，它的原理是利用三相电源提供一个旋转磁场，使三相电机转动，因电源三相的线序接法不同，磁场可顺时针旋转，也可以逆时针旋转。为改变转向，只需要将电动机电源的任意两相相序进行改变即可完成。

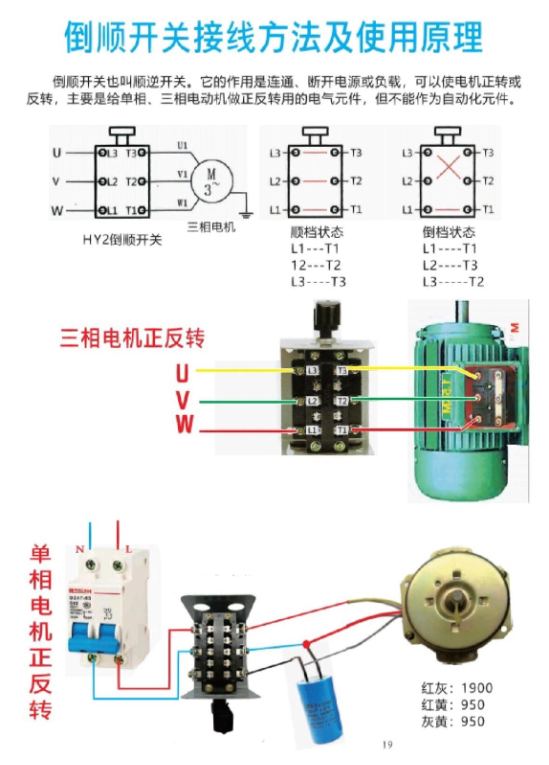

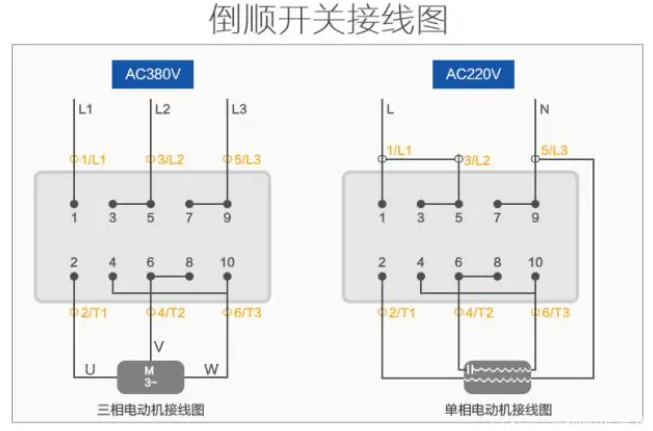

倒顺开关怎么接线

倒顺开关是一种常见的电机控制装置，用于调整电机的旋转方向。根据电机的类型和电源情况，接线方式会有所不同。以下是一些基本的倒顺开关接线方法：

1. 单相电机倒顺开关接线：

先断开电源，将电源两条线接到开关L1与L2的螺丝压线夹上。

使用一段线连接L1与L3。

打开单相电动机的接线盒，分辨并标记清楚四条线的标识。

将这四条线分别接在开关T1零度、T2零度、T3以及L2的地点。

2. 三相电机倒顺开关接线：

假设380V电源进线为L1、L2、L3三相，出线是U、V、W。

如果内部触点1-2，3-4，5-6是按顺时针连接的，则连接到380v电机后，电机将按顺时针旋转。

3. 倒顺开关的基本工作原理：

倒顺开关具有三个连接端子：公共端(COM)、倒转端(NO)和顺序端(NC)。

正转时，倒顺开关的1－2接通，3－4接通，5－6接通；反转时，倒顺开关的1－2接通，3－6接通，5－4接通。

当进行接线操作时，务必先确认电机的类型和电源情况，然后按照相应的接线图进行操作。如有疑问，建议咨询专业电工或参考产品手册。



倒顺开关为什么不允许在工地上用

倒顺开关是电气元件，主要用于连通、断开电源或负载，并可以使电机正转或反转。然而，在施工现场，倒顺开关并不被推荐使用。首先，倒顺开关不能作为自动化元件使用。其次，由于其操作方向的不确定性，有可能导致误操作，从而引发停电或清理设备时的触电事故。此外，根据《施工现场临时用电安全技术规范》JGJ46-2005中的第9.1.5条，正反转控制装置中的控制电器应采用接触器、继电器等自动控制电器，不得采用手动双向转换的倒顺开关。因此，为了确保施工现场的安全，避免可能的误操作和事故，倒顺开关在工地上是不被允许使用的。
