拨码开关

DA-02拨码开关

发布时间:2023-09-01 点此:2497次

DA-02侧插拨码开关厂家批发价格:0.62~1.12元/个

DA-02侧插拨码开关

DA-02侧插拨码开关参数

额定负荷:切换电流是25mA,24V DC;不切换电流是100mA,24V DC;

绝缘电阻:最小500兆欧姆,at 500V DC;

接触电阻:初始值50毫欧姆;测试后100毫欧姆;

行程:2.0mm

操作力:200gf;

耐压:300V DC/min;

寿命:>3000次;

使用温度:-20℃~70℃;

储存温度:-40℃~85℃;

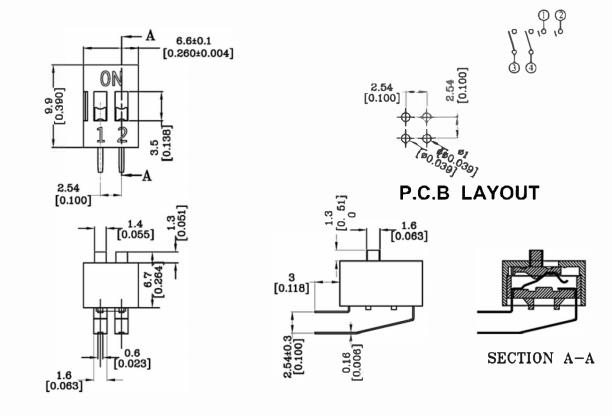

DA-02拨码开关规格尺寸图纸

DA-02拨码开关结构

1、底座:PBT环保工程塑料,黑色;

2、上盖:PBT环保工程塑料,红色/蓝色/黑色;

3、推钮:PBT环保工程塑料,白色

4、端子:环保合金铜镀金


DA-02拨码开关电器性能

1. 电器寿命:在电压24VDC与电流25mA之下测试, 可来回拨动3000次。

2. 开关不经常切换额定电流: 100mA, 耐压SOVDC。

3. 开关经常切换额定电流: 25mA, 耐压24VDC。

4. 接触阻抗: 初始值最大50mΩ测试后最大值20mΩ 。

5. 绝缘阻抗: 最小100mΩ , 500VDC。

6. 耐压强度: 500VAC/1 分钟。

7. 极际电容: 最大5pF;

8.回路:单极点单选择;


拨码开关焊接和清洗过程

1. 在所有操作过程中, 请确保开关在"off"位置。

2. 波峰焊:推荐焊温度在260七, 最多5秒钟。

3. 手焊:使用30瓦电烙铁控制温度在320飞, 焊接时间约2秒钟。

4. 清洗:清洗使用超声波方式, 能给予更好的效果;使用蒸气清洗时,

包装:产品皆以IC管形式包装,每管约121pcs。
