问：光电开关怎么接线?

答：

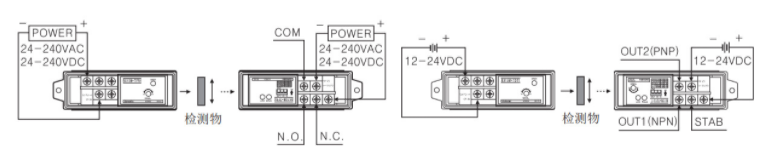

对射型光电开关接线

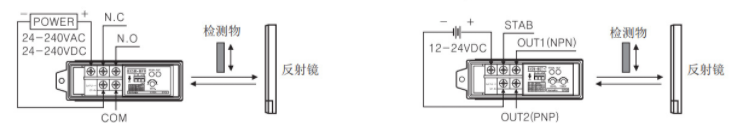

镜面反射型光电开关接线

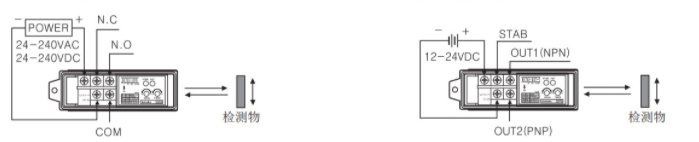

漫反射型电开关接线

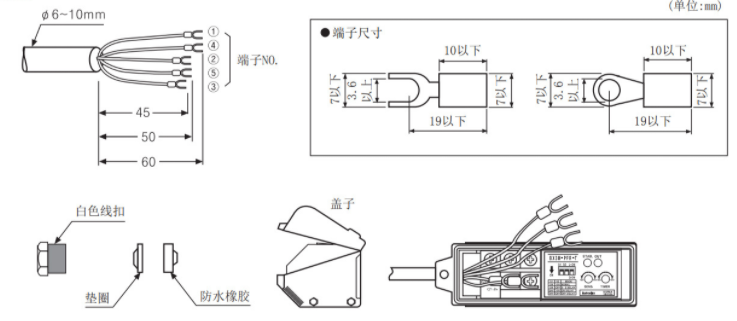

光电开关线缆接线

连线时应该选择直径φ6~10mm的圆形防水连接线，并用1.0~1.5N·m的力矩紧线扣；连接时用0.8N·m的力矩拧紧螺丝；安装盖子用0.3~0.5N·m以下的力矩拧紧螺母；

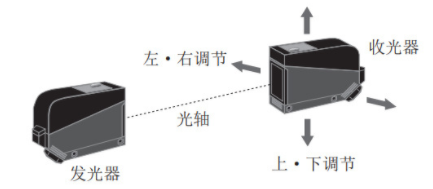

对射型光电开关安装调整

1.将发光器和收光器相对安装，并连接电源。

2.调节发/收光器的上·下·左·右位置，使其中心对正，指示灯变亮后安装固定发光器和收光器。

3.可靠安装两者并校对使其检测到目标。

4.使用配售的固定支架安装固定后，测试是否稳定运行。

如果被检测物是透明物体或者直径小于15mm可能会无法有效检测。

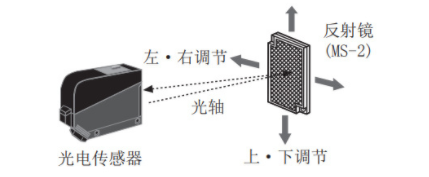

镜面放射性光电开关安装调整

1.将传感器和反射镜(MS-2)相对安装，连接电源后调节光轴位置和灵敏度。

2.调节传感器的上·下·左·右位置，使传感器指示灯变亮后固定。

3.可靠安装两者后，并校对使其检测到目标。

4.使用配售的固定支架安装固定后，测试是否稳定运行，南如果并行同时使用2个以上光电传感器，那么它们的间距应大于30cm。

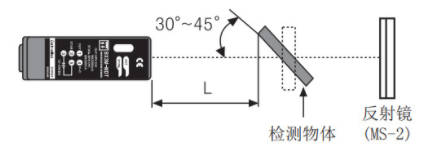

如果被检测物反射率比反射镜面更高，它会发生误动作，因此在传感器和被检测物之间要留有足够的空间，或把被检测物和光轴成30~45”的角度。

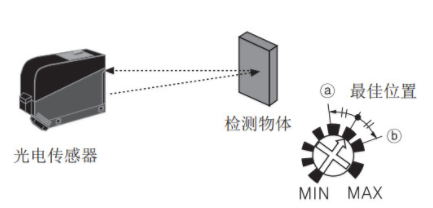

漫反射型光电开关安装调整

1.漫反射型光电传感器灵敏度可以设定在最大位置，由于反射目标的材料和背景的不同，其灵敏度是必须调整的，

2.将目标设定在光轴的位置上，然后调节灵敏度旋转从最小位置调节到动作指示灯亮，自诊断指示灯变暗时为a位置。

3.移走目标检测物后调节灵敏度旋转到动作指示灯变暗，自诊断指示灯亮时为b位置.

4.将旋钮设置在a和b位置中间。

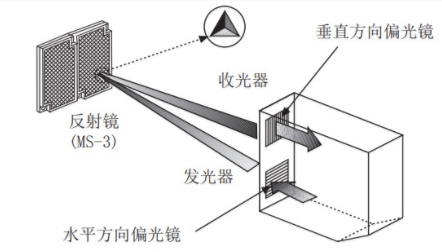

偏光镜面放射型光电开关安装调整

当发光器发出的光线通过偏光镜时，它将被改变成水平横向的光并达到反射镜，然后它又因反射镜改变成垂直的光并达到收光器的偏光镜。
