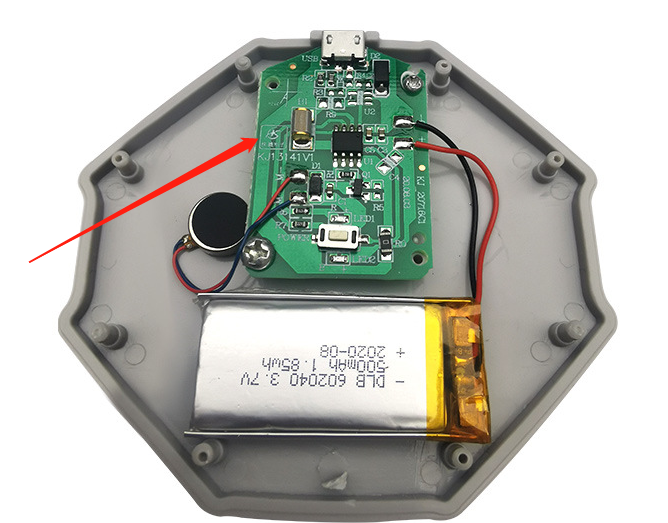

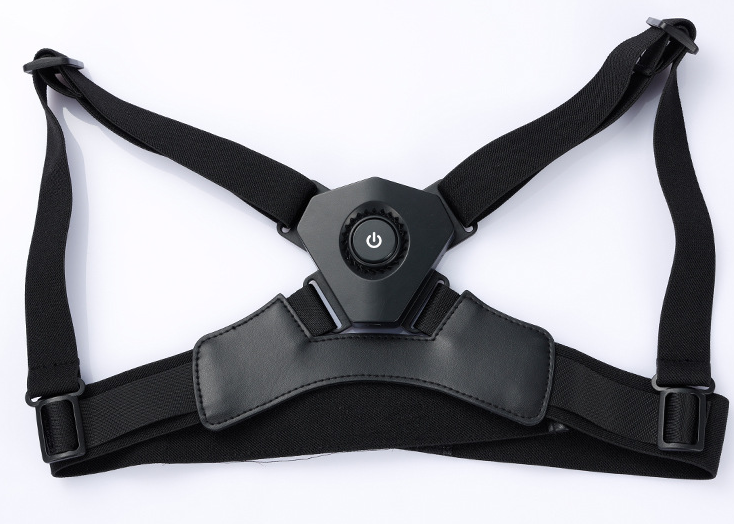

驼背矫正器PCB主板上的角度感应开关应用案例

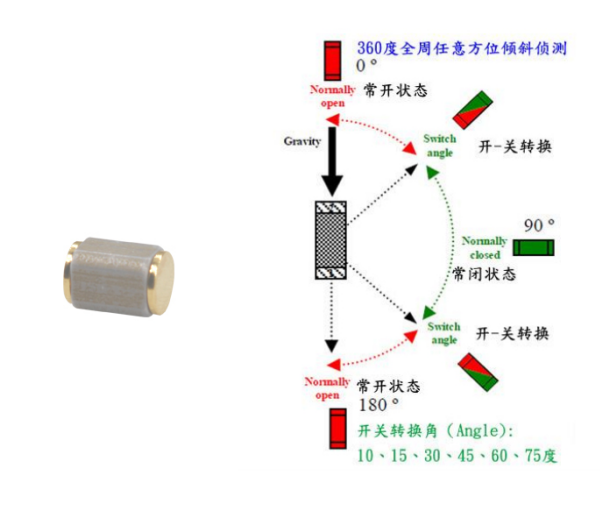

驼背矫正器上主要的电子元器件就是这个角度倾斜开关，尺寸是5.2mm*3.0mm*3.0mm.封口铜帽：黄铜镀金（ROHS）；2.内置滚珠：纯铜镀金（ROHS）；3.方管：塑胶（ROHS）。

YX-180A 是一款可全方位振动侦测、位移感知或运动唤醒的传感器，以其高灵敏度来感知外界环境的变化。不管如何贴装在 PCB 板上，静止时，传感器一般处于接通状态，当发生震动或位移时，传感器会产生连续的高低电平变化（特别提示：本传感器在静止时不能保证 100%处于接通状态所以工程师在设计软件时应该考虑信号由高到低和由低到高的过渡变化）。可通过软件设置调节灵敏度。

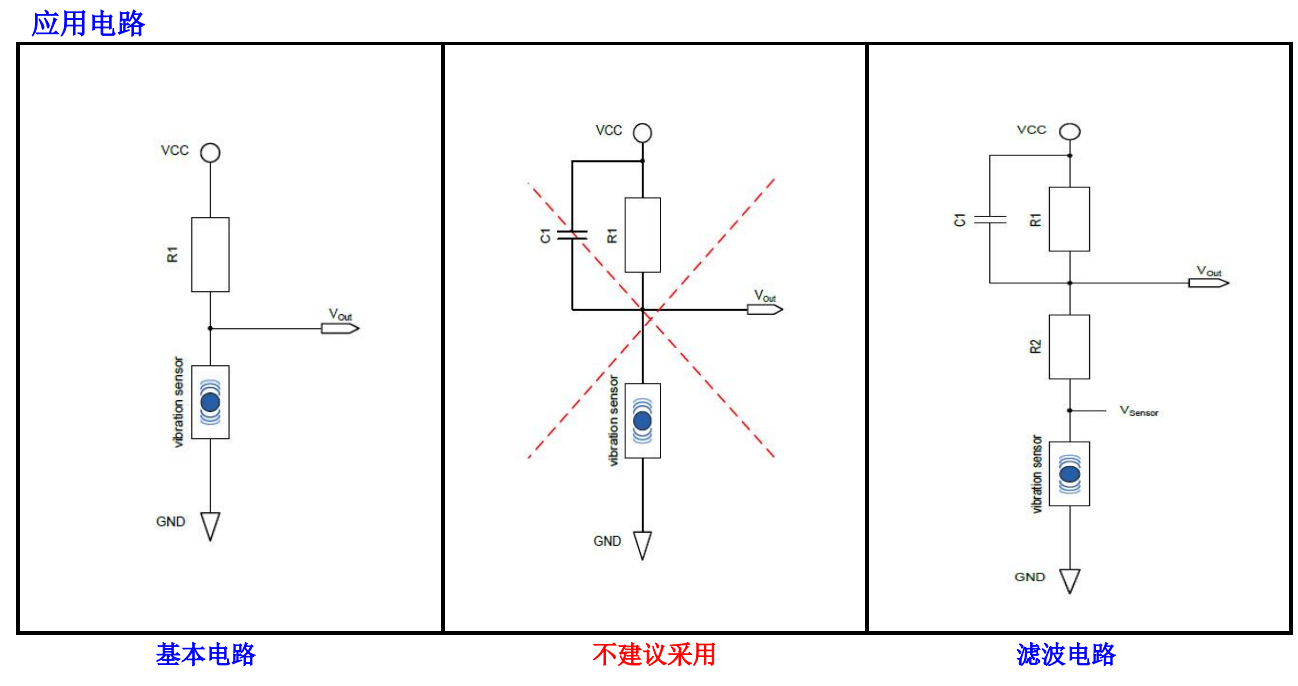

应用电路图
