拨动开关原理图

分类:行业最新资讯浏览:21179发表时间:2021-08-07 11:00:16

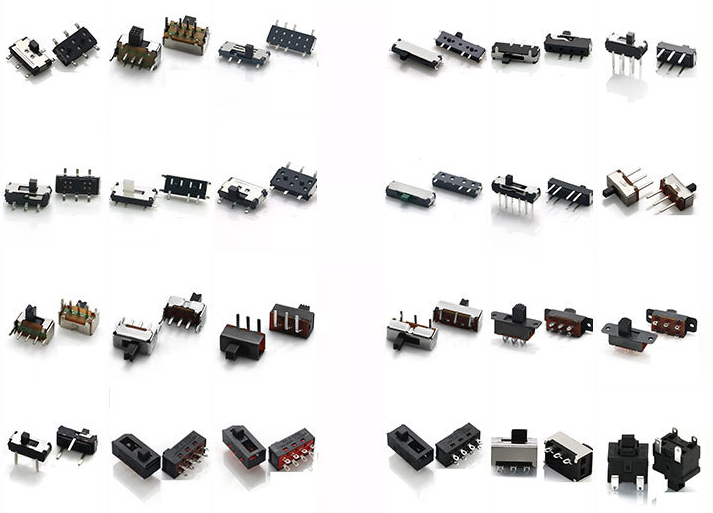

我们拨动开关通过里面的机械柄结构,经过推动,使其金属接触,形成电路的接通和断开,从而实现整个电路的状态却换目的,常规的款式有极双位、单极三位、双极双位以及双极三位,用在电压比较低的电路中。

拨动开关原理图

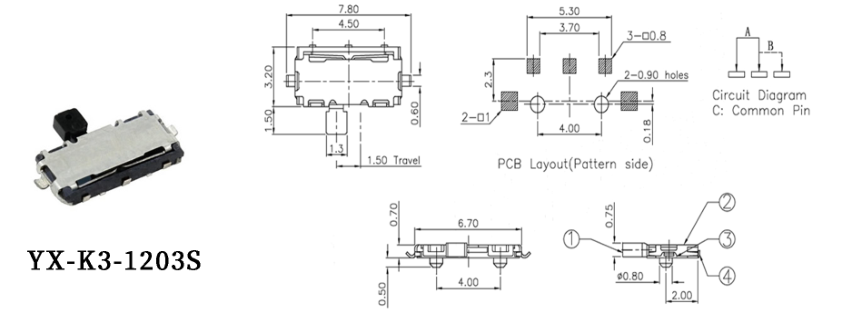

K3-1203S拨动开关原理图

拨动开关原理图

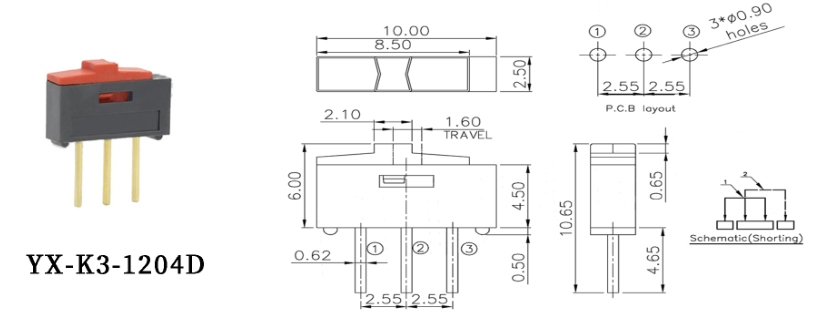

K3-1204D拨动开关原理图

拨动开关原理图

拨到那个开关的机械性能

1.动作力常规为:250+_50gf

2.端子强度

在任意一个方向的先端上加力度(500gf)1分钟.在排脚中没有裂开,菘动等异常,要求:满足于机械,电器性能.

3.测试标准状态

在没有指定的情况下测试温度、湿度、气压如下:(1) 温度为5℃~35℃(2) 湿度为45%~85%(3) 气压为80Kpa~106Kpa

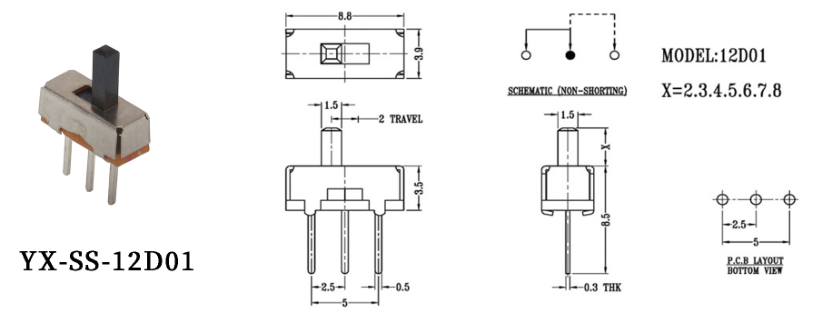

SS-12D01拨动开关原理图

拨动开关原理图
