电位器的工作原理：

    从外观看，脉冲电位器与普通电位器一样都是三个引脚，但在其内部与引脚1、2相连的是两个长短不一的金属静片，与引脚3相连的是一周有12或24个齿的金属动片。当脉冲电位器旋转时可出现四种状态：即引脚3与引脚1相连，引脚3与引脚2及引脚1全相连;引脚3与引脚2相连，引脚3与引脚2及引脚1全断开。

在实际使用中，一般将引脚3接地作为数据输入端。而引脚1、2作为数据输出端与单片机I/O 口相连。将引脚1与单片机的P1.0相连，引脚2与单片机的P1.1相连。当脉冲电位器左旋或右旋时，P1.0和P1.1就会周期性地产生所示的波形，如果是12点的脉冲电位器旋转一圈就会产生12组这样的波形，24点的脉冲电位器就会产生24组这样的波形;一组波形(或一个周期)包含了4个工作状态。因此只要检测出P1.0和P1.1的波形，就能识别脉冲电位器是否旋转是左旋还是右旋。

颖鑫电子告诉大家怎么检测电位器厂家发货的电位器流程

流程一：电位器封装数量 

检查电位器个数是否与来料单一致。

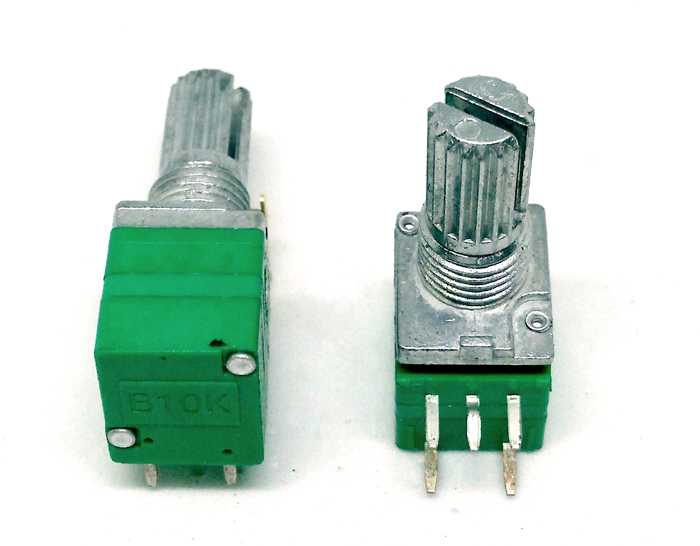

流程二： 可调电位器外观

1、检验设备：不需要  

2、检验方法及要求：检查电位器外壳是否有划痕、裂纹、破损等机械损伤；检查电位器引出线是否有破损，插头是否松动。 

3、 判定：外壳无明显划痕、裂纹、破损，插头不松动，旋转编码器正常为合格。

流程三：电位器电阻的检验

电阻检验  

1、 检验设备：电子万用表。 

2、 检验方法及要求：（1） 用公司的万用表欧姆档测量电位器两个固定端间电阻值（即两端的引出端间电阻值），与标称阻值（10KΩ±10%）比较，看二者是否一致。同时旋动转轴，其值应固定不变。如果阻值无穷大，则此电位器已损坏。（2） 测量其中心端与电阻体的接触情况，即两端与中心端之间电阻值。测量过程中，慢慢旋转转轴，注意观察万用表的读数，正常情况：随着转轴的转动，读数均匀平稳地增加或减小，当中心端滑到首端或末端，电阻值为0或标称阻值。若出现跳动、跌落或不通等现象，说明活动触点有接触不良的故障。

3、判定：转轴旋转时有平滑感；两端电阻值达到标称阻值；电位器的滑动阻值随转轴旋转而变化，最大阻值达到标称阻值，最小阻值达到零阻值，判定为合格。

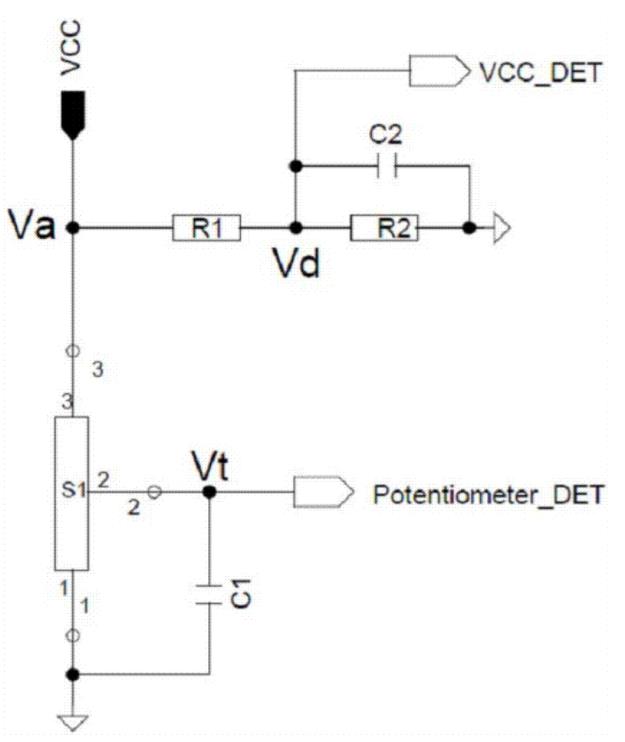

一种电位器的校准检测电路，其特征在于，所述电位器的第一端连接第一电容的一端，所述第一电容的另一端分别连接所述电位器的第二端和MCU第一电压探测端，所述电位器的第三端分别连接电源和第一电阻的一端，所述第一电阻的另一端分别连接第二电阻的一端、第二电容的一端和MCU第二电压探测端，所述第二电阻的另一端连接所述第二电容的另一端。

流程四：性能测试

1、检验设备：24V直流电源、推进器

2、检验方法及要求：推进器放入水槽中，将电位器与推进器连接，开启电源开关，反复缓慢旋转电位器转轴，观察推进器是否均匀变速，电位器转轴旋至两端时，推进器是否停止或转速最大。

3、判定：旋转电位器转轴，推进器均匀变速，电位器转轴旋至两端时，推进器停止或转速最大，判定为合格。
