带灯8脚贴片轻触开关原理图

带灯8脚贴片轻触开关依托开关回路与LED回路相互独立的8引脚架构，实现了按键输入与状态指示的高度集成，凭借稳定的电气机械性能、丰富的灯效与外观定制选项以及贴片工艺的量产优势，可广泛适配消费电子、工业控制、车载设备等多类场景，也为硬件研发、采购及DIY从业者提供了清晰的原理参考与选型依据。

• 带灯8脚贴片轻触开关是集成LED指示灯与按键功能的表面贴装型轻触开关，8个引脚分为开关与LED两组独立回路，互不干扰

• 采用SMT贴片焊接工艺，适配高速自动化产线，机械寿命最低可达20万次按压

• 支持红、黄、绿、蓝、白单色及双色、RGB灯效，按键帽可定制镭雕功能图案

• 额定工作规格为50mA 12VDC，操作力度提供160gf与250gf两档可选

• 核心价值是在有限空间内同时实现按键输入与状态可视化，简化整机结构与装配流程

对比维度	带灯8脚贴片轻触开关	普通无灯4脚轻触开关
功能集成度	按键输入+状态指示灯二合一，节省PCB布板空间与面板开孔	仅具备按键通断功能，指示灯需单独布局灯珠与电路
引脚架构	8脚设计，开关回路与LED回路电气隔离，可独立控制	4脚设计，仅承载开关通断功能
安装工艺	标准SMT贴片，适配高速贴片机，焊接一致性高	贴片、插件均有，插件款需人工插装，效率偏低
综合成本	单颗物料成本略高，但省去独立灯珠、限流电阻与布线成本	单颗物料成本低，但需额外增加灯珠、电阻及人工装配成本
适用场景	需要状态反馈、夜间操作的智能设备与人机交互界面	仅需通断功能、无状态指示需求的简单电路

一、从产品定位看带灯8脚轻触开关的核心价值

轻触开关是一种只需施加轻微按压力即可实现电路通断、松开后自动复位的电子开关，属于常开型微动开关的一种，是人机交互里最基础的输入部件。表面贴装技术（SMT）则是将元器件直接焊接在印制电路板（PCB）表面的装配工艺，无需在板上打孔，是当前消费电子、工控设备量产的主流工艺。而带灯8脚贴片轻触开关，就是把LED指示灯集成进轻触开关内部，再用8引脚架构实现功能隔离的升级款产品。

过去设备要做带指示的按键，需要在面板上开一个按键孔加一个灯孔，PCB上分别布按键电路和灯珠电路，零件多、工序多、出错率高。这款开关把两个功能合二为一，面板只需要开一个孔，PCB只需要放一个器件，直接解决了小面板空间下的功能密度难题。对于产品设计师来说，它让面板布局更简洁美观；对于生产端来说，它减少了物料种类和装配工序，百万级量产下能显著提升良率、降低工时成本；对于终端用户来说，带灯按键在昏暗环境下更容易定位，灯光状态也能直观传递设备信息，不用反复确认操作是否生效。

二、拆解原理图：8脚架构的工作逻辑

看懂这款开关的原理图，核心是记住一句话：8个引脚分为两组完全独立的电路，一组管按键通断，一组管灯光显示，两者电气上互不连通。这也是8脚设计和普通4脚带灯开关最本质的区别——普通4脚带灯开关往往共用接地引脚，开关信号和LED电流会互相干扰，且只能实现“按下灯亮”的联动效果，而8脚架构可以实现完全独立的控制逻辑。

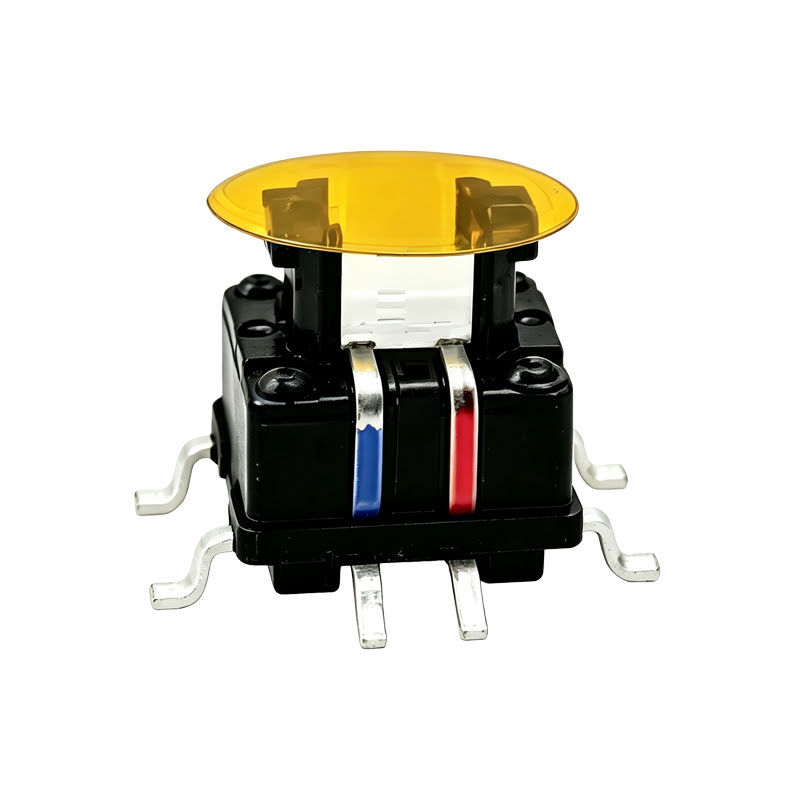

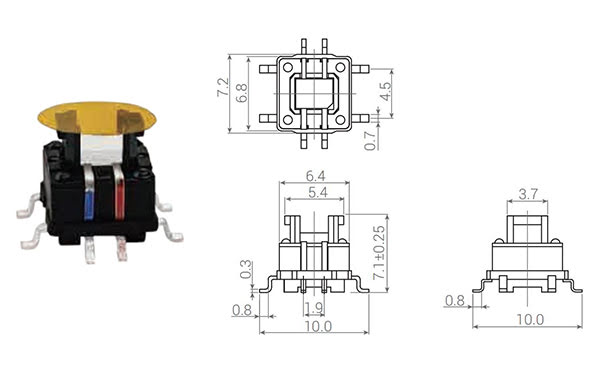

从内部结构原理图来看，开关本体从上到下依次是按键帽、上盖、不锈钢弹片、导电触点、底座，以及嵌在底座中央的LED灯珠。8个引脚从底座四侧伸出，每侧2个，其中左右两侧的4个引脚属于开关功能组，上下两侧的4个引脚属于LED功能组。

开关功能组的工作逻辑和普通轻触开关一致：常态下不锈钢弹片向上拱起，两组引脚之间处于断开状态；当按下按键帽时，外力推动弹片向下形变，接触到底部的导电触点，两组引脚瞬间导通；松开按键后，弹片依靠自身弹性复位，电路立即断开。4个引脚的设计，一方面是增加焊接面积，让开关牢牢贴在PCB上，反复按压也不会脱落；另一方面可以兼容双路信号同步通断，或者适配不同方向的PCB走线，设计时不用特意绕线。

LED功能组则对应内部的LED灯珠，引脚数量根据灯珠类型适配：单色灯只用到2个引脚，分别接电源正负极；双色灯（如红蓝、红绿）用到3个引脚，一个公共端加两个颜色正极；RGB三色灯则用到4个引脚，一个公共端加红、绿、蓝三个正极。通过给不同引脚供电，就能切换灯光颜色，配合外部驱动电路还能实现呼吸、闪烁、渐变等动态效果。因为和开关回路完全隔离，你可以让灯常亮作为夜间定位，也可以设置成按下才亮作为操作反馈，甚至可以让灯的颜色和开关状态无关，完全由设备主控决定，灵活性极强。

三、核心参数详解与选型参考

一款开关好不好用、能不能用在你的产品里，最终要看参数是否匹配需求。下面从电气性能、机械性能、LED规格三个维度，结合实测数据逐一解读。

电气与机械核心参数

参数项	参数值	实际意义
额定负荷	50mA 12VDC	开关长期稳定工作的最大电流电压，属于信号级开关，仅用于传递控制信号，不可直接驱动大负载
接触电阻	初始值≤100mΩ	导通时引脚间的电阻，数值越小信号损耗越低，传输越稳定，避免出现误触发
绝缘电阻	250VDC下≥100mΩ	断开状态下回路间的电阻，数值越大绝缘性能越好，防止漏电与串扰
耐电压	AC 250V，50-60Hz，1分钟	开关能承受的最高瞬时电压而不击穿，保障电气安全，应对电压波动
操作力	160±50gf / 250±50gf	按下开关需要的力度，轻力度款适合高频操作，重力度款防误触、确认感强
行程	0.25mm±0.1mm	按键从按下到导通的移动距离，短行程手感清脆，响应速度快
机械寿命	≥200,000次	反复按压后仍能保持性能的最低次数，按每天100次计算可稳定使用5年以上

LED灯光规格参数

灯光颜色	反向电压VR	额定电流IF	推荐工作电流	正向电压VF（典型值）	正向电压VF（最大值）
红色	DC5V	20mA	20mA	1.7V	2.4V
绿色	DC5V	20mA	20mA	1.9V	2.4V
黄色	DC5V	20mA	20mA	1.9V	2.4V
蓝色	DC5V	20mA	20mA	3.0V	3.6V
白色	DC5V	20mA	20mA	3.0V	3.6V

正向电压VF是LED导通时灯珠两端的电压降，不同颜色因为发光材料不同，数值差异明显。设计电路时必须根据灯色串联匹配的限流电阻，把工作电流控制在20mA以内，否则会快速烧坏灯珠。除此之外，这款开关还支持丰富的定制选项：按键帽可以镭雕电源、蓝牙、音量等功能图标，耐磨不掉色；除了标准贴片款也有插件款可选，适配不同的生产工艺与产品结构。

四、落地场景：它在哪些地方创造价值

一款器件的价值，最终要落到具体的使用场景里。带灯8脚贴片轻触开关凭借集成化、高可靠、灵活可控的特点，在多个领域成为优选方案。

智能家居与消费电子领域，面向普通消费者，用在智能音箱、电竞键盘、扫地机器人、路由器的功能按键上。夜间起夜想调节音箱音量，不用开灯就能通过灯光找到按键；路由器的复位键用不同颜色灯光显示连接状态，用户不用进后台就能直观判断网络状况。集成化设计让产品外观更简洁，贴片工艺则支撑了百万级量产的效率与品控。

工业控制与仪器仪表领域，面向工厂运维人员与调试工程师，用在控制柜操作面板、检测仪器的功能按键上。工控车间往往光线不均、设备按键密集，带灯设计可以快速定位操作点，减少误操作带来的停机损失。20万次的机械寿命应对每天上千次的高频按压也能稳定工作数年，12VDC的额定电压完美适配工控系统的标准控制回路。

汽车电子与车载设备领域，面向车主与车机厂商，用在中控台功能键、方向盘多功能按键上。车载环境颠簸振动大、温差变化大，8脚贴片的焊接附着力更强，不会因为长期振动松脱失效；柔和的灯光在夜间行车时不会刺眼，又能清晰标识按键功能，避免驾驶员低头找按键带来的安全隐患。
