超薄带点轻触开关的性能测试

一、超薄带点轻触开关基础认知：它到底是什么，给谁用

轻触开关，通俗来说就是我们设备上的按键核心零件，轻触开关就是只需要轻轻按下去就导通电路，松开就断开的机械式按键元件，我们手环、蓝牙耳机充电盒、小型遥控器的按键内部，装的就是这类器件。这款TS‑A008最大的特点就是超薄带点薄片结构，整体高度仅仅0.65mm，长宽尺寸1.9mm×2.8mm。

它主要服务的对象是硬件研发工程师、生产工艺工程师，同时也可供产品采购、硬件维修人员参考。它解决的核心痛点，就是现代电子产品越做越薄，电路板留给按键零件的安装高度被极度压缩，传统厚款按键装不进去，同时还要保证按压的时候有清晰的手感，不会出现按了没反应、虚触发的故障。

它的基础电气额定参数为DC12V 50mA，这里DC代表直流，意思这个开关只允许最大12伏特直流电压、50毫安电流的信号流过，它只做信号通断，绝对不能拿来直接控制电机、大功率负载。

产品出厂之前，必须完成全套性能测试，这些测试并不是实验室的形式主义，每一项都对应消费者日常使用会遇到的真实场景：比如夏天暴晒、冬天低温、手上出汗含盐的水汽侵蚀、工厂焊接高温、千万次反复按压操作。

二、核心性能测试拆解：每一项测试，模拟真实使用会遇到什么情况

所有测试，如果没有特殊说明，标准测试环境为温度5‑35℃，相对湿度45%‑85%，气压86‑106KPa；如果测试结果出现争议，则统一在20℃±2℃、湿度65%±5%的环境下复测。

2.1 电气性能测试：守住电路安全的底线

电气性能，就是开关通电状态下的各项指标，决定开关能不能稳定传递电信号，不会漏电、接触失灵。

1. 接触电阻：接触电阻，简单讲就是开关按下导通之后，开关内部触点之间的阻碍电流流动的电阻。这款开关初始要求≤100毫欧，毫欧是电阻单位，100毫欧等于0.1欧姆。如果这个数值过大，就会出现按键按下，设备识别不到信号，也就是按键失灵。经过寿命、盐雾环境测试之后，放宽到≤200毫欧，依旧可以正常工作。

2. 绝缘电阻：指开关不导通状态下，不同引脚、引脚和外壳之间隔绝电流的能力，测试施加直流250V电压维持1分钟，要求≥100兆欧。兆欧是很大的电阻单位，这个指标用来防止漏电，避免设备出现乱触发、误开机。

3. 耐电压：给端子之间、端子与外壳施加交流250V，1分钟，不允许出现击穿。击穿就是电压冲破绝缘层发生短路，这个测试用来规避生产、静电冲击下的绝缘失效风险。

2.2 机械性能测试：关乎按压手感与结构牢靠度

机械性能全部围绕“按按键”这个动作本身，直接决定用户按起来是什么体验，以及零件结构牢不牢靠。

• 动作力：分为两种规格，160±50gf、250±50gf，gf克力，就是按压按键需要多大的按压力。160克力手感偏轻柔，适合穿戴设备；250克力按感偏厚重，不容易误触。

• 行程：0.15±0.05mm，行程就是按键从没有按下到按到底，往下移动的距离。超薄开关行程都很短，所以内部带点薄片结构就尤为关键。

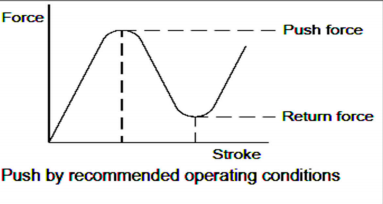

• 手感值30‑80%：手感值是按下按力减去回弹的回弹力，差值除以按压力得到的百分比。带点薄片的设计就是为稳定手感值服务，数值落在区间内，代表按下去有清晰的段落感，不会软塌塌没有反馈。

• 端子强度：端子就是开关焊在电路板上的金属引脚，施加300g静态负荷保持1分钟，不允许机械损坏、电气失效，防止组装时引脚受力断裂脱落。

2.3 耐久与环境可靠性测试：模拟产品完整生命周期遭遇的考验

这是最贴近真实使用的一类测试，把开关丢进高温、低温、盐雾、反复温度变化、反复按压、焊接高温环境，验证长期使用会不会坏掉。

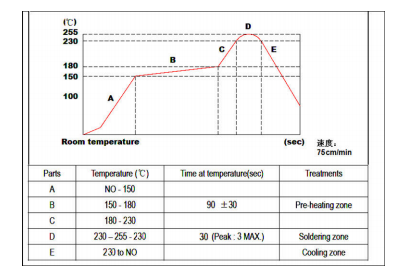

1. 焊接相关测试：包含可焊性、耐焊性、回流焊热测试。SMT回流焊峰值温度最高255℃，手工焊接350℃，焊接时间严格控制3秒左右。超薄产品最怕焊接过热，一旦温度超标，0.65mm薄外壳极易发生变形，直接造成按键卡死、手感消失。可焊性要求焊锡浸泡位置95%以上表面被锡覆盖，保证焊接牢固不会虚焊脱焊。






2. 寿命测试：无负载，每分钟100‑120次按压，一共80000次循环。通俗讲，模拟反复按按键8万次之后，接触电阻不能超过200毫欧，按压力变化不能超过初始的30%。8万次是什么概念？如果每天按100次，大约可以使用2年多；高频按键场景，工程师就要预留寿命余量。

3. 盐雾测试：模拟手上汗液、海边潮湿含盐空气，35℃，5%浓度盐水喷雾，累计24小时。测试后要求电阻达标，没有机械损坏，用来评估开关抗腐蚀能力。

4. 高低温、温变测试：‑40℃~+85℃储存，工作温度‑20℃~70℃。分别在‑40℃低温、80℃高温、60℃高湿环境放置96小时，以及5次温度交变循环。复刻冬天户外低温、夏天密闭设备内部高温、南方梅雨季高湿环境，测试之后，按键功能必须完好。

三、实际应用落地：哪些产品适合选用这款超薄开关

经过全套性能测试合格的TS‑A008超薄带点轻触开关，有明确的适用边界，选对场景才能发挥它超薄的优势。

推荐应用场景：

1. 智能穿戴设备：蓝牙耳机充电盒、小型智能手环，整机内部空间寸土寸金，0.65mm高度可以省下宝贵的结构空间，带点薄片保障狭小空间里也有清晰按键手感；

2. 便携小家电：迷你脱毛仪、小型美容仪器、便携充电宝，电路板堆叠高度受限，需要小体积按键；

3. 手机周边配件：迷你遥控器、自拍控制器，追求整机轻薄外观；

4. 各类小型IoT物联网模块，需要小尺寸信号按键。

不建议使用场景：
大电流控制设备、户外长期高盐雾设备、需要百万次按压的高频按键设备。

选型的时候不能只看外形尺寸匹配，必须核对三点：第一，工作电压电流不能超过DC12V 50mA额定；第二，整机最高工作温度不能超过70℃；第三，预估按键按压总次数，不能逼近8万次寿命上限。生产焊接环节，回流焊温度曲线必须严格遵循规格书参数，高温峰值时间不能过长，否则超薄外壳会不可逆变形。
