防水轻触开关使用时应注意的事

分类:技术资料浏览:2009发表时间:2022-12-10 10:34:00

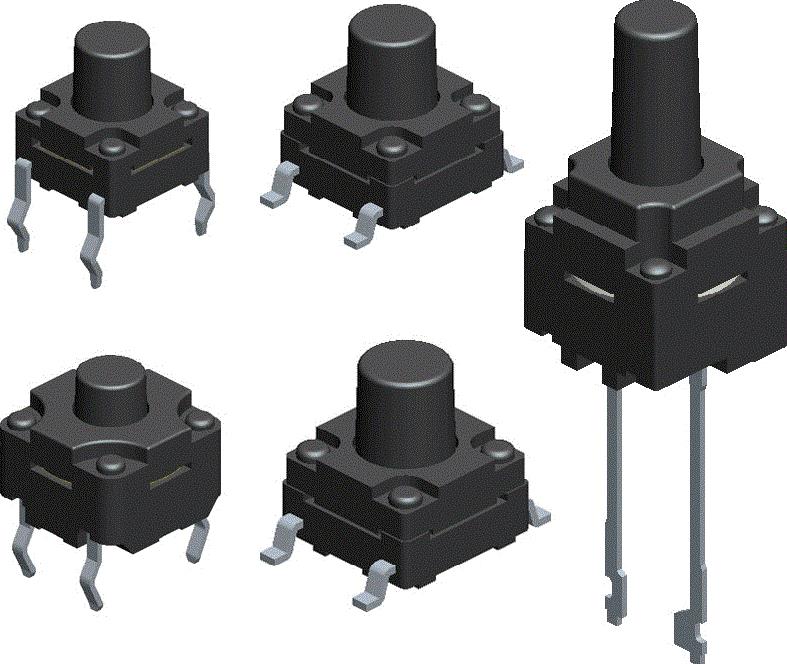

防水轻触开关主要应用于豆浆机、洗衣机、太阳能路灯、户外工程机械等具有防水防尘要求的电器操控按键。防水轻触开关主要规格有6x6防水轻触开关插件、6x6防水轻触开关贴片、8x8防水轻触开关、10x10防水轻触开关和12x12防水轻触开关以及防水带灯轻触开关等,每种规格都具有多种高度。

防水轻触开关使用时应注意的事

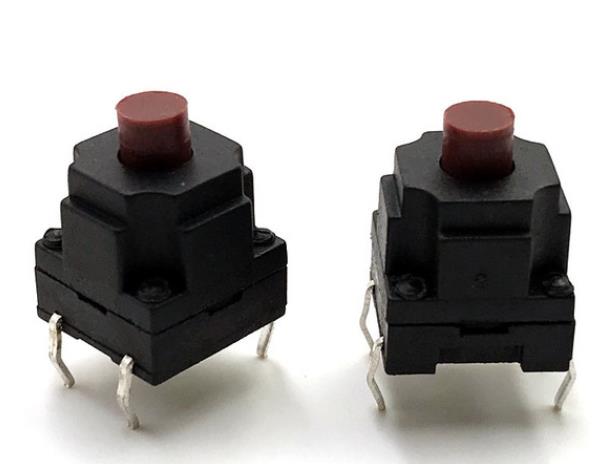

防水轻触开关操作注意点

防水轻触开关在使用的时候,需要注意的是不要长时间高温环境使用,避免密闭性结构出现损坏。操作的时候不可施加强力反复操作。在手柄按钮已经按下的请况下进一步加压的话,过大的负荷重量可能导致簧片(弹片)的变形,成为动作不良的原因。特别是对横压型施加过大的负载的话,铆接部会产生破损,成为开关破损的原因。因此在安装、操作时等,请注意不要附加高于过大负荷重量(29.4N、1分钟、1次)的负荷重量。请按手柄可以在垂直方向动作的方向设定开关。只按手柄的一侧,或斜向的操作可能导致耐久性降低。

防水轻触开关如何保养保存

防水轻触开关使用时应注意的事

为了防止端子部变色,请不要在下列条件下保存。

1)高温、高湿环境下

2)有腐蚀性气体的环境中

3)阳光直射的场所

防水轻触开关在印刷板上要注意

防水轻触开关使用时应注意的事

使用不同厚度的基板,以及双面穿孔的基板时,可能会影响到开关的配合间隙、基板插入性、焊点耐热性、这些根据穿孔以及基板设计都会有所不同,因此建议实现进行确认试验。

在印刷基板上安装开关后进行基板分割作业时,可能会有飞散的基板粉进入开关内部,请充分注意。特别是在由于周围环境或工作台上,容器、基板重叠防止而造成基板分割粉或异物附着于开关的情况下,很可能会造成接触不良。

防水轻触开关焊接注意点

防水轻触开关使用时应注意的事

1、焊接共通注意事项

多层积层基板等应事先进行确认试验。根据基板种类、基板设计和接地的不同可能会发生发热变形的情况。

包括手工修正焊接在内的再焊接,焊接的次数应在2次以下。这时,第一次和第二次作业之间应相隔5分钟以内。待其返回常温后再进行。如持续加热将导致外部轮廓变形、性能受损。

2、自动焊接槽(波峰焊接槽)的场合(B3F、B3W、B3WN、B3J)

焊接温度:260℃以下

焊接时间:5秒以内(单面基板t=1.6mm)

预热温度:100℃以下(环境温度)

预热时间:60秒内

请注意不要让发泡焊剂接触开关安装侧的印刷基板上面,若基板上有发泡焊剂的话可能进入到开关而引起导通不良。

3、回流炉(表面实装)的场合

焊接时请在下图的端子部温度曲线范围进行。
