轻触开关报价规格书样板

规格承认书封面

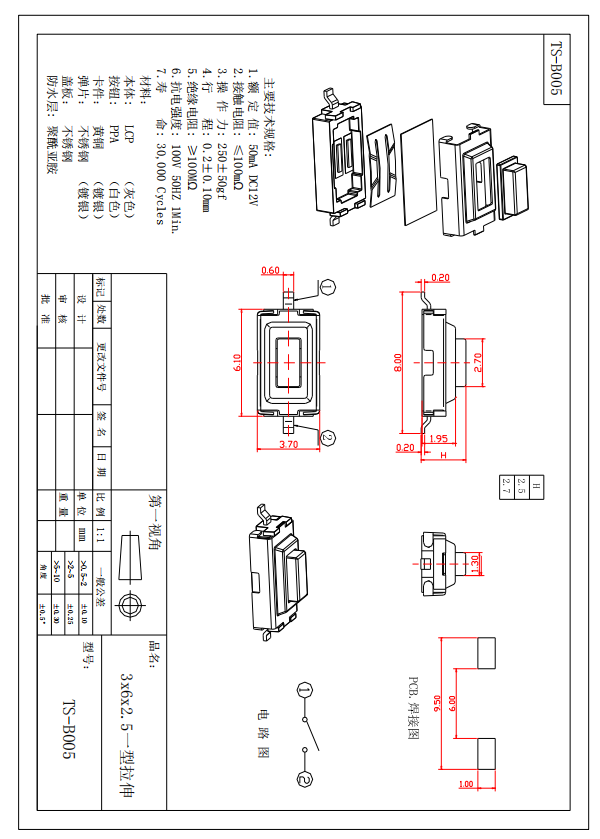

第二页，产品图纸尺寸图

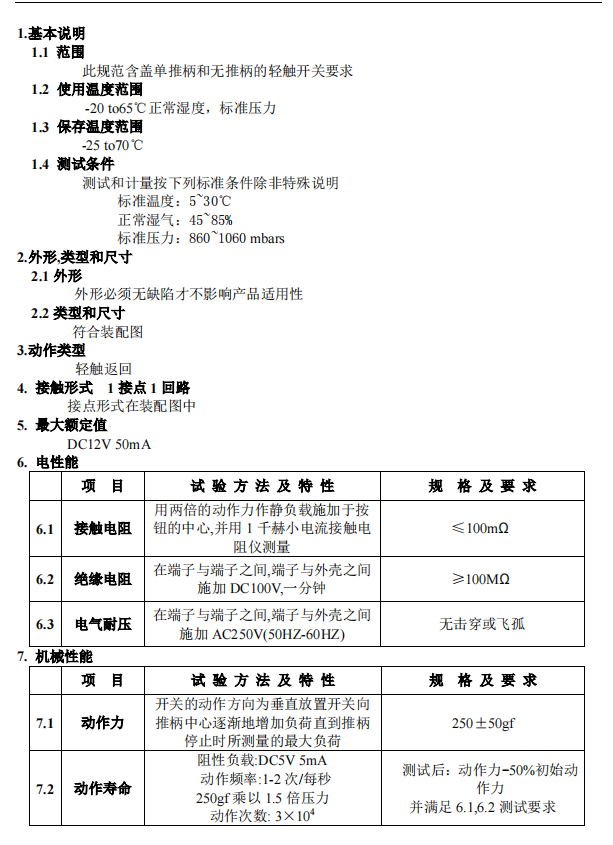

第三页，轻触开关产品基础参数

1.基本说明

1.1 范围

此规范含盖单推柄和无推柄的轻触开关要求

1.2 使用温度范围

-20 to65℃正常湿度，标准压力

1.3 保存温度范围

-25 to70℃

1.4 测试条件

测试和计量按下列标准条件除非特殊说明

标准温度：5~30℃

正常湿气：45~85%

标准压力：860~1060 mbars

2.外形,类型和尺寸

2.1 外形

外形必须无缺陷才不影响产品适用性

2.2 类型和尺寸

符合装配图

3.动作类型

轻触返回

4. 接触形式 1 接点 1 回路

接点形式在装配图中

5. 最大额定值

DC12V 50mA

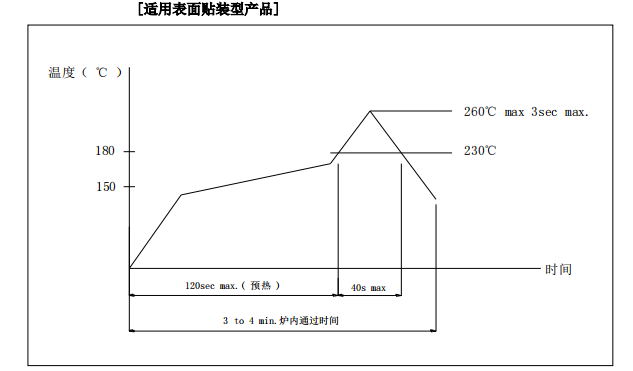

轻触开关回流焊图
