常规拨动开关图片大全

分类:行业最新资讯浏览:1280发表时间:2021-08-26 16:39:26

拨动开关的款式大致可以分为立式拨动开关,卧式拨动开关,微型拨动开关等三种。不同款式的开关在使用和结构图解上差异性很大。

拨动开关是通过拨动开关柄使电路接通或断开,从而达到切换电路的目的的。拨动开关常用的品种有单极双位、单极三位、双极双位以及双极三位等,它一般用于低压电路,具有滑块动作灵活、性能稳定可靠的特点,拨动开关主要广泛用于:各种仪器/仪表设备,各种电动玩具,传真机,音响设备,医疗设备,美容设备,等其它电子产品领域。

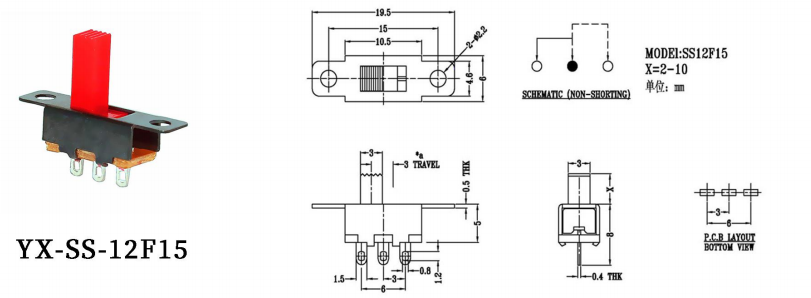

常用于电子小玩具的电源开关立式SS-23D06原理图

常规拨动开关图片大全

拨动开关主要由以下部件通过相应的工艺处理后装配而成:

1.铁壳 (材质:一般为铁;处理工艺:通过电镀镍或者煲黑工艺处理,从而防止其氧化)

2.塑胶手柄(材材:一般为POM料,如有防火阻燃耐高温要求,则常选用PA尼龙料 处理工艺:注塑成型)

3.端子 (材质:一般为磷铜; 处理工艺:电镀银)

4.绝缘底板 (材质:电木板; 处理工艺:冲压成型)

5.接触码片 (材质:一般为磷铜; 处理工艺:电镀银)

6.圆形波珠 (材质:一般为不锈钢; 处理工艺:电镀镍)

7.弹弓 (材质:青铜; 处理工艺:冲压成型)

8.装饰油 (材质:红油或者绿油 化工油的一种,涂抹在端子与底板的接触部位,起装饰作用。一般要求无毒,环保)

常规拨动开关图片大全

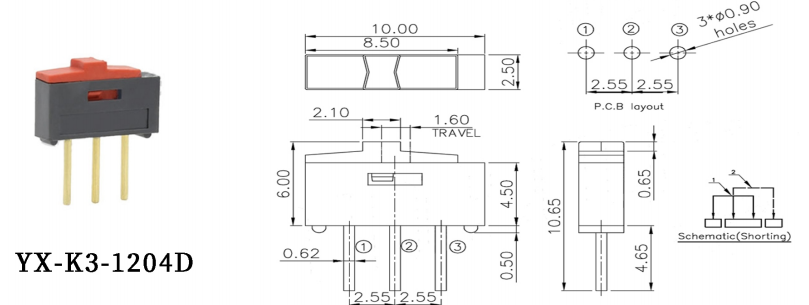

微型K3-1204D三脚拨动开关

常规拨动开关图片大全

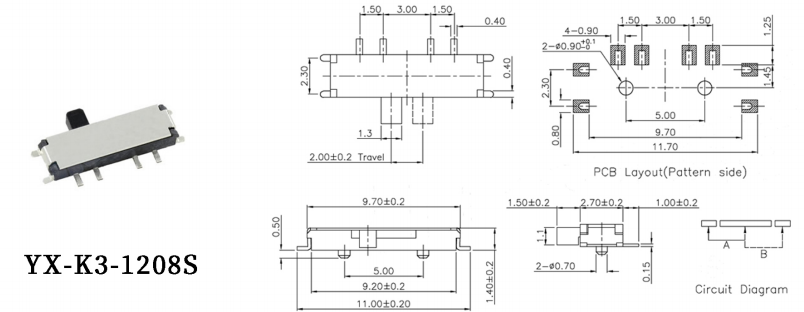

抖音爆款电动玩具用的八脚拨动开关K3-1208s

常规拨动开关图片大全

应用范围

1.影音产品:MP3、MP4音响;

2.数码产品:数码相机、数码摄像机等;

3.通讯产品:手机、车载话机、电话机、楼宇设备、PDA等;

4.安防产品:可视对讲机、监视器等;

5.玩具:电子玩具等;

6.电脑产品:摄像头等;

7.健身器材:电子人体脂肪秤、跑步机等;

8.医疗器材:血压计、体温计、医院呼叫系统

电商平台玩具两档卧式拨动开关SK-12D02结构原理图

常规拨动开关图片大全

拨动开关还有很多种不同的款式和结构,如果有需要了解更多,可以和客服要整个拨动开关系列的图片手册以及相关的报价单。
