轻触开关对PCB电路板设计常见问题

分类:行业最新资讯浏览:1978发表时间:2021-04-13 10:48:03

PCB设计是入行工程师必须掌握的一门技能,也是PCB打样前重要的关键环节。同时,PCB电路板上选择的轻触开关等电子元器件设计常见问题有哪些需要注意

1、使用请轻触开关的PCB板如何选择?

PCB板的选择必须在满足设计要求与生产的可用性和成本之间取得平衡。设计要求包括电气和机构部件。在设计超高速PCB板时,材料问题通常更为重要。就电气而言,必须注意介电常数和介电损耗是否在设计频率中组合。

2、按键开关在PCB上设计如何避免高频干扰?

可用于拉高速信号和模拟信号之间的距离,或在模拟信号旁边添加接地保护/分流走线。还要注意对模拟地的数字噪声干扰。

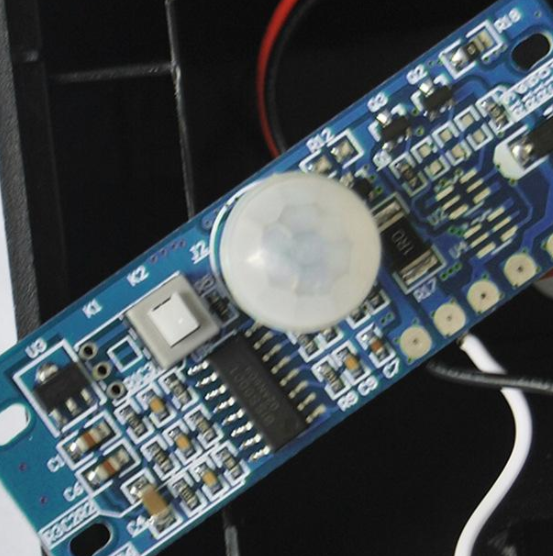

轻触开关对PCB电路板设计常见问题

3、在高速设计中,如何解决信号完整性问题?

信号完整性基本上是阻抗匹配的问题。解决方案是依靠终止并调整拓扑的布线。

4、如何实现差分配线模式?

差分对的布线要注意:一是两条线的长度应该尽可能长,二是两条线保持平行。有两种平行方式,一是两条线在同一布线层(并排)中行走,二是两条线在上下相邻的两层(上下)行走。

5、时钟信号线只有一个输出端,如何实现差分接线?

要使用差分接线,信号源和接收端都必须是差分信号才有意义。

6、可以在接收端的差分线对上添加匹配电阻吗?

通常增加接收端差分线对之间的匹配电阻,其值应等于差分阻抗的值这样量会更好。

7、为什么差分对的接线接近并平行?

所谓的适当接近是因为该间隔影响差分阻抗的值,这是差分对设计中的重要参数。还需要并联以保持差分阻抗的一致性。如果两条线路差分不一致,这将影响信号完整性和时间延迟。

8、如何处理实际布线中的一些理论冲突问题?

基本上,将模数/数字分成隔离是正确的。应注意,信号布线不应穿过分段的位置,并且不要让电源和信号回流电流路径过大。晶体振动是模拟正反馈振荡电路,必须满足环路增益和相位的规格。
