常见几种USB(母座)接口引脚定义

分类:技术资料浏览:158025发表时间:2020-05-19 17:28:49

说到usb母座,肯定很多人问usb母座是什么呢?首先usb母座是一种安全节电以及是带usb接口的通用插座,其实在现大部分人都叫做usb插座或者是usb母座。目前在USB2.0母座接口分为有好几种类型A型、B型、Mini型等等。而且对于每种类型的usb母座引脚接口定义都是会有所不同的,之前也是给大家讲过USB母座规格是如何分类的,那么以下为大家详细分析usb母座引脚接口定义。


USB母座接口定义

在USB母座的接口一般内置都有四个金属触点为4根金属线,对于4根金属线分别是两根电源线和两根信号线,其信号是通过串行传输的。因此称之为串行口,在目前标准的USB2.0的母座接口其数据传输速度最高可达到480Mbps。而对于usb母座接口的4根线的表示颜色为:红、白、绿、黑。

USB母座引脚定义

关于usb引脚定义为::红(Vcc),白(D-),绿(D+),黑(GND)。

1引脚:VCC+为5V电压,对应接红色-usb电源线。

2引脚:D-为数据线负极,对应接白色-数据线。

3引脚:D+为数据线正极,对应接绿色-数据线。

4引脚:GND一般是接黑色的地线。

常见USB类接口

说明:
S+、S- 代表:电源线正、负
D+、D- 代表:数据线正、负

Type A

USB类 Type A公头:

如果留意过手机的电源插座的数据线的话,一定看过USB公头和母座,公头大部分在数据线端,母座则在电源插座上,不过有些不同设备的设计不同,可以不反过来,详细可以看下设备的功能介绍,这个Type A也用在电脑的主机机箱和主板上,用于数据传输和下载,USB2.0和3.0都有,不过区别在于连接数据上传和下载的速率。

常见几种USB(母座)接口引脚定义

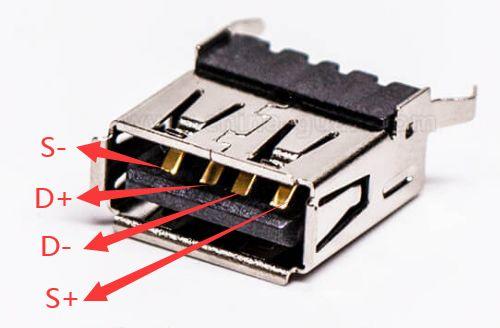

USB类 Type A母头:
常见几种USB(母座)接口引脚定义

Type B

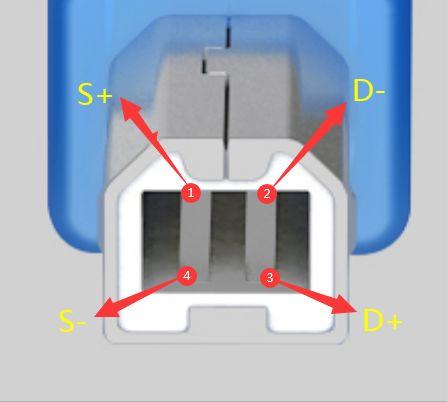

USB类Type B公头:

这类插口的功能多用于多媒体设备,最为常见的可能就是打印机的数据接口,阅读打印机说明书可以了解到,多是用于数据的传输。
常见几种USB(母座)接口引脚定义

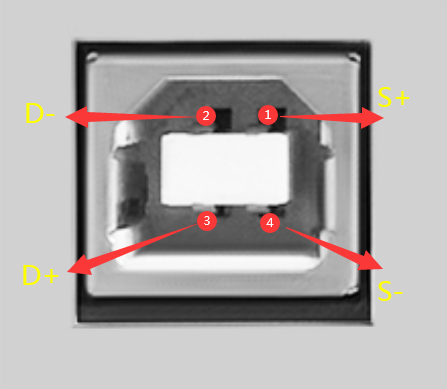

USB类Type B母座:
常见几种USB(母座)接口引脚定义

Micro USB型

在发表的部分为USB 2.0规范内容,下面的Micro USB实际上是在2006年才发布的补充规范,由于该接口定义无法后向支持USB 3.0协议,故仍然归于USB 2.0协议包。Micro的插座,几乎是用途最为广泛的,相关的文章设备规范都很多,以前多用于手机的供电充电,不过现在普及Type C比较多,因为Micro支持的电流和输出功率不能太大,现在最新的手机基本都是快充协议,所以慢慢下降到比较小的电器上,比如移动加湿器这类小器件上面,如果有更多相关用途,欢迎分享。

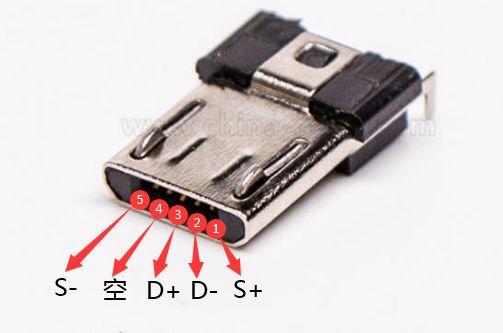

USB类Micro 型公头:
常见几种USB(母座)接口引脚定义

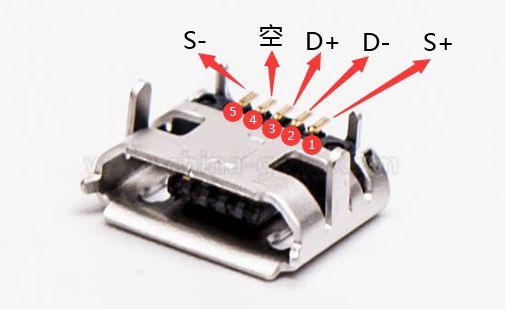

USB类Micro 母座:
常见几种USB(母座)接口引脚定义

Mini 型

Mini型和Micro型引脚顺序以及定义均一样,只是接口的外形不同,如下图:
USB类Mini 型公头:
常见几种USB(母座)接口引脚定义

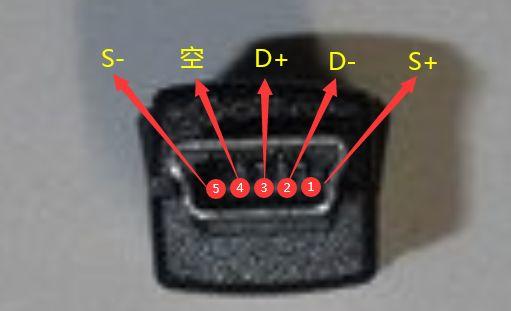

USB类Mini 型母座:
常见几种USB(母座)接口引脚定义

Type C

常规USB Type C接口公头:
常见几种USB(母座)接口引脚定义

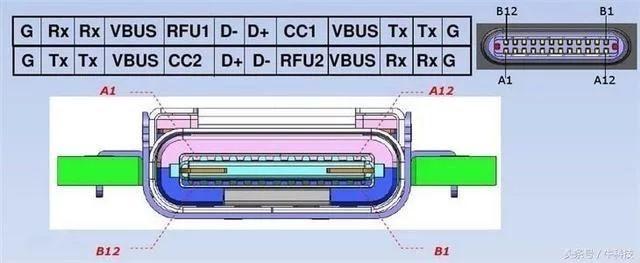

常规USB Type C接口母座:
母座与公头呈镜像对称。
常见几种USB(母座)接口引脚定义
当然,经常见到的也有基于Type C改进型的,其端口数量可能会少一些。TYPE-C的已经发布,就卷起了一股流行浪潮,现在的手机,无论是旗舰还是性比价的,都基本用上了,这个类型的串口控制器在以后发展前景一定不必之前的USB-A差的。

以上的连接器公头或者母座,颖鑫电子都有,如果需要定制也支持。
